Введение в продукт
Основанный на высокоточных АЦП и технологии амперметра с нулевым сопротивлением, прибор CST520 способен быстро отображать распределение гальванического тока и ОCP (потенциала открытой цепи) на массиве многоэлектродной системы, что облегчает изучение неравномерной коррозии металлических образцов под отложениями, покрытиями и антикоррозионными маслами. Кроме того, он может работать совместно с потенциостатом CS для отображения распределения импеданса на сенсоре с множеством электродов.
При циклическом сканировании распределения потенциала и тока на поверхности массивного электрода можно охарактеризовать локальное распределение коррозии или неравномерный электрохимический процесс растворения голого металла или металла под покрытием.
CST520 способен точно измерять потенциал электрода и ток короткого замыкания любого отдельного электрода. Особенно подходит для изучения самопроизвольной коррозии металлов в не возмущённом состоянии.
Применение
Этот прибор подходит для изучения характеристик локального распределения коррозии на металлических поверхностях в лабораторных условиях, а также для изучения механизмов возникновения и развития локальной коррозии. Он может широко использоваться для исследования поведения неравномерной коррозии металлов.
Принцип работы
Система многоэлектродного электрохимического картографа CST520 состоит из двух частей: интерфейса многоэлектродного подключения и электрохимической измерительной системы. Она может не только измерять потенциал и ток короткого замыкания любого электрода, но и выполнять измерения ЭИС и поляризационных кривых, значительно расширяя методы оценки коррозионной стойкости материалов.
Многоэлектродный интерфейс состоит в основном из схемы связи RS485, схемы расширения ввода/вывода, матрицы реле 10×10, управляющего микроконтроллера и др. Поддерживает переключение до 100 каналов массива электродов с частотой до 100 Гц.
Электрохимический картограф может не только проводить измерения на массиве электродов, но и функционировать как самостоятельный потенциостат/электрохимическая станция с полным набором методов измерений коррозии, включая потенциал открытой цепи (OCP), поляризационные кривые (Tafel), линейную поляризацию (LPR), ЭИС, кривые Мотта-Шоттки (M-S) и электрохимический шум (ECN).
Сканирование потенциала и тока
CST520 способен выполнять циклическое сканирование потенциала/тока поверхности или сканирование потенциала/тока во времени для любого отдельного электрода с отображением распределения потенциала/тока в реальном времени. Данные можно импортировать в Origin для построения 3D-графиков.
На рисунке выше показано распределение потенциала/тока. Видно, что существуют три области с более отрицательными потенциалами. На графике распределения тока в тех же областях также наблюдаются отрицательные токи. Отрицательный ток указывает на анодный ток, что означает более интенсивную коррозию в этих трёх зонах поверхности электрода.
Распределение модуля импеданса на массиве электродов 10×10
Стандартная комплектация:

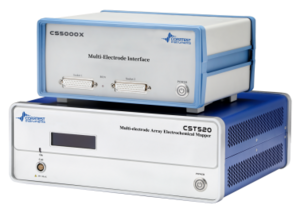

Многоэлектродный электрохимический картограф CST520 – 1 шт.
Интерфейс многоэлектродного подключения CS5000X – 1 шт.
Программное обеспечение – 1 комплект
Кабель расширения для электродов (WE/SE/AGND(WE99)) – 3 шт.
Кабель ввода сигнала сравнения (референс-электрода) – 1 шт.
Кабель ввода сигнала вспомогательного электрода – 1 шт.
Кабель связи DB9 – 1 шт.
Массив электродов из углеродистой стали Q235 10×10 – 1 шт.
Кабели электродов – 2 шт.
Силовой кабель – 2 шт.
USB-кабель – 1 шт.
Имитационная нагрузка (Dummy cell) – 1 шт.
Технические характеристики
Диапазон потенциала: ±10В, ±5В, ±2.5В
Точность управления потенциалом: 0.1% от полного диапазона ±1 мВ
Диапазон тока: 2 нА ~ 2 А, 10 диапазонов
Максимальный выходной ток: ±2 А
Точность управления током: 0.1% от полного диапазона
Частота переключения каналов: 100 Гц
Интерфейс расширения: RS485, 115200 бод
Питание: AC 220 В
