Опция C: 8-канальный потенциостат, при этом функция ЭИС доступна только в одном из каналов.

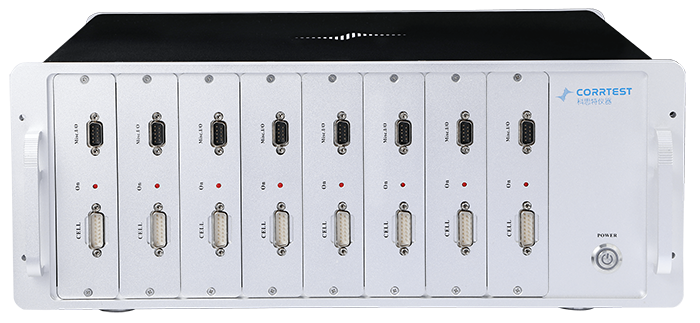

Многоканальный потенциостат/гальваностат/ЭИС Corrtest — это универсальный прибор с 8 слотами для установки измерительных модулей.
Модель CS310X (Опция C) представляет собой 8-канальный потенциостат, при этом все 8 слотов заняты платами потенциостата/гальваностата.
Фактически, вы получаете 8 полностью независимых потенциостатов/гальваностатов, интегрированных в одном корпусе.
Модуль ЭИС (с диапазоном частот от 10 μГц до 1 МГц) установлен в одном канале.
Каждый канал обладает следующими характеристиками:
Диапазон управления потенциалом: ±10 В
Диапазон управления током: ±1 А
Эти параметры позволяют проводить широкий спектр электрохимических измерений, подходящих для большинства задач.
Благодаря плавающему режиму работы и гальванической развязке, каждый канал работает независимо, что гарантирует точность измерений и позволяет проводить одновременные тесты без взаимного влияния каналов.
Модель CS310X (Опция C) — это оптимальное решение для пользователей, работающих с большим количеством образцов. Прибор идеально подходит для исследований в областях:
Энергетических и функциональных материалов
Изучения аккумуляторов и топливных элементов
Коррозии металлов и эффективности защитных покрытий
.png)
Преимущества
Высокие диапазоны тока и напряжения:
Управляемый потенциал ±10 В, ток ±1 А — параметры, подходящие для большинства типов исследований.
Широкий набор методов:
Встроенный модуль ЭИС (10 μГц ~ 1 МГц) установлен в одном из каналов. Каждый канал поддерживает полный спектр электрохимических методик, кроме ЭИС.
Доступная стоимость:
Цена включает в себя: основной блок прибора, программное обеспечение (управление экспериментами + обработка данных), необходимые кабели и имитационные ячейки. Без дополнительных скрытых затрат.
Изучение механизмов электросинтеза, электроосаждения (гальваника), анодного окисления
Электрохимический анализ, электрокатализ, сенсорика
Исследование новых энергетических материалов, функциональных материалов, фотоэлектронных систем
Изучение коррозии металлов в воде, бетоне, грунте и других средах
Быстрая оценка эффективности ингибиторов коррозии, стабилизаторов воды, покрытий и катодной защиты
Пользователь может запускать одинаковые электрохимические методы во всех каналах.
Например, из 8 каналов можно выбрать 4 и настроить на проведение ЭИС-измерений (если один из них содержит модуль ЭИС).
После однократной настройки параметров, каждый из выбранных каналов будет выполнять ЭИС-измерение одновременно и независимо.
Для удобства все 8 экспериментов отображаются и управляются в одном окне интерфейса.
.png)
Независимые измерения в каждом канале
В каждом канале вы также можете запускать различные типы экспериментов одновременно.
Как показано на изображении ниже, параллельно проводятся:
ЭИС,
гальваностатический заряд-разряд,
циклическая вольтамперометрия (CV),
и тест поляризационной кривой.
Это пример использования 4 каналов одновременно, но аналогично можно запускать до 8 различных экспериментов параллельно — в одном окне программного обеспечения, с независимой настройкой параметров для каждого канала.
.png)
Стандартная поставка (Опция C):
Основной блок прибора — 1 шт.
Программный пакет CS Studio — 1 комплект
Кабель питания — 1 шт.
Сетевой кабель Ethernet — 1 шт.
Кабели ячейка/электрод — 16 шт.
Имитационные ячейки (Dummy cell) — 8 шт.
Технические характеристики
| Параметр | Значение |
|---|---|
| Количество каналов | 8 (Опция C) |
| Коммуникация | Ethernet |
| Диапазон управления потенциалом | ±10 В |
| Точность по потенциалу | 0.1% от диапазона ±1 мВ |
| Разрешение по потенциалу | 10 μВ (>100 Гц), 3 μВ (<10 Гц) |
| Время нарастания потенциала | <1 мкс (<10 мА), <10 мкс (<2 А) |
| Входное сопротивление RE | 10¹² Ом |
| Напряжение соответствия (compliance) | ±12 В |
| Скорость сканирования CV/LSV | 0.001 мВ/с ~ 10 000 В/с |
| Ширина импульса CA/CC | 0.0001 ~ 65 000 с |
| Частота SWV | 0.001 ~ 100 кГц |
| Сбор данных (АЦП) | 16 бит @ 1 МГц, 20 бит @ 1 кГц |
| Разрешение ЦАП | 16 бит, установка: 1 мкс |
| Требования к ОС | Windows 10 / 11 |
| Изоляция каналов | >100 МОм |
| Фильтр нижних частот | Покрытие 8 порядков частот |
| Диапазон тока | ±1 А |
| Точность по току | 0.1% от диапазона |
| Разрешение по току | 1 пА |
| Рабочий диапазон тока | 2 нА ~ 1 А |
| Максимальный выходной ток | ±1 А |
| Прирост тока при сканировании | 1 мА при 1 А/мс |
| Прирост потенциала при сканировании | 0.076 мВ при 1 В/мс |
| Импульсы DPV/NPV | 0.0001 ~ 1000 с |
| Минимальный шаг потенциала (CV) | 0.075 мВ |
| Частота ЭИС | 10 μГц ~ 1 МГц |
| Диапазон управления током/потенциалом | Автоматический |
| Вес прибора | 12 кг |
(поддерживается в одном из восьми каналов)
Генератор сигнала| Параметр | Значение |
|---|---|
| Частотный диапазон | 10 μГц ~ 1 МГц |
| Точность частоты | 0.005% |
| Выходное сопротивление DDS | 50 Ом |
| Искажение сигнала | <1% |
| Режим сканирования | Логарифмический / линейный / вверх / вниз |
| Амплитуда переменного сигнала | 1 мВ ~ 2500 мВ |
| Разрешение сигнала | 0.1 мВ RMS |
| Смещение по постоянному току (DC Bias) | -10 В ~ +10 В |
| Формы сигнала | Синусоида, треугольник, прямоугольник |
| Параметр | Значение |
|---|---|
| Макс. интегральное время | 10⁶ циклов или 10⁵ с |
| Мин. интегральное время | 10 мс или продолжительность одного цикла |
| Задержка измерения | 0 ~ 10⁵ с |
| Параметр | Значение |
|---|---|
| Диапазон компенсации по потенциалу | -10 В ~ +10 В |
| Диапазон компенсации по току | -1 А ~ +1 А |
| Регулировка полосы пропускания | Автоматическая и ручная, 8 порядков |
Поддерживаемые методы в каждом канале
(ЭИС доступна только в одном канале)
Стационарная поляризацияПотенциал открытой цепи (OCP)
Потенциостатический режим (кривая I–t)
Гальваностатический режим
Потенциодинамическая поляризация (график Тафеля)
Гальванодинамическая поляризация (DGP)
Серия ступеней по потенциалу (Multi Potential Steps)
Серия ступеней по току (Multi Current Steps)
Лестничный потенциал (VSTEP)
Лестничный ток (ISTEP)
Хронопотенциометрия (CP)
Хроноамперометрия (CA)
Хронокаулометрия (CC)
Линейная вольтамперометрия (LSV)
Циклическая вольтамперометрия (CV)
Лестничная вольтамперометрия (SCV)
Вольтамперометрия квадратной волны (SWV)
Дифференциально-импульсная вольтамперометрия (DPV)
Нормальная импульсная вольтамперометрия (NPV)
Дифференциальная нормальная импульсная ВА (DNPV)
ВА переменного тока (ACV)
ВА переменного тока 2-й гармоники (SHACV)
ВА с преобразованием Фурье (FTACV)
Потенциостатический стриппинг
Линейный стриппинг
Лестничный стриппинг
Стриппинг квадратной волной
Стриппинг методом DPV
Стриппинг методом NPV
Стриппинг методом DNPV
Дифференциально-импульсная амперометрия (DPA)
Двойная дифференциальная импульсная амперометрия (DDPA)
Тройная импульсная амперометрия (TPA)
Интегральное импульсное амперометрическое обнаружение (IPAD)
ЭИС в зависимости от частоты (IMP)
Гальваностатическая ЭИС
ЭИС в зависимости от потенциала (IMPE, метод Мотта–Шоттки)
ЭИС во времени (IMPT)
Гальваностатическая ЭИС во времени
Кривая циклической поляризации (CPP)
Кривая линейной поляризации (LPR)
Электрохимическая потенциокинетическая реактивация (EPR)
Электрохимический шум (EN)
Амперметр с нулевым сопротивлением (ZRA)
Заряд и разряд аккумулятора
Гальваностатический заряд/разряд (GCD)
Потенциостатический заряд/разряд (PCD)
Потенциостатическая интервальная титрация (PITT)
Гальваностатическая интервальная титрация (GITT)
Электрохимическое осаждение / растворение
Массовый электролиз с кулонометрией (BE)
Измерение сопротивления Rs
