Двухканальный потенциостат с функцией ЭИС в каждом канале

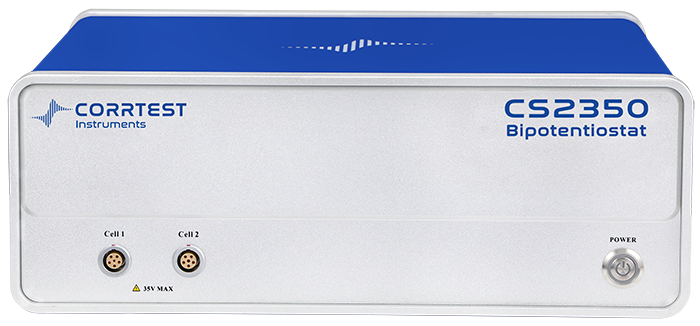

Бипотенциостат / бигальваностат с встроенной ЭИС — модель CS2350M

CS2350M представляет собой бипотенциостат с двумя независимыми встроенными модулями потенциостата / гальваностата. Это означает, что в одном приборе вы фактически получаете два полноценных потенциостата/гальваностата.

Каждый канал поддерживает полный набор электрохимических методов, включая ЭИС (электрохимическую импедансную спектроскопию).
Эксперименты могут проводиться одновременно в двух каналах.

Дополнительно, два канала могут быть использованы совместно для экспериментов с двумя рабочими электродами, таких как:

• RRDE (вращающийся кольцевой дисковый электрод)

• Тесты по диффузии водорода

CS2350M — это настоящий двухканальный потенциостат, использующий Ethernet-подключение.
Каждый канал оснащён встроенным модулем ЭИС.

Модель CS2350M EIS — это доступный по цене прибор, при этом по уровню функциональности и характеристикам аналогичен продукции ведущих брендов, но стоит в два-три раза дешевле.

Применение

1. Электросинтез, электроосаждение (гальванопокрытие), анодное окисление, электролиз

2. Реакции электрохимического катализа:

   • Восстановление кислорода (ORR)

   • Эволюция кислорода (OER)

   • Выделение водорода (HER)

   • Восстановление углекислого газа (CO₂)

3. Исследования в области энергетики и материалов:

   • Литий-ионные аккумуляторы, солнечные элементы, топливные элементы, суперконденсаторы

   • Функциональные материалы нового поколения, сенсоры

4. Изучение коррозионного поведения металлов и оценка коррозионной стойкости

5. Быстрая оценка ингибиторов, стабилизаторов качества воды, эффективности покрытий и катодной защиты

Стандартная комплектация

• Прибор CS2350M ×1

• Программное обеспечение CS Studio ×1

• Кабель питания ×1

• Ethernet-кабель ×1

• Кабели подключения ячеек ×4

• Имитационные ячейки (1 кОм || 100 мкФ) ×2

Типичные применения

Исследование реакции восстановления/окисления кислорода (ORR):
Во время измерения поляризационной кривой на дисковом электроде в основном канале, на кольцевой электрод подаётся постоянный потенциал поляризации, что позволяет обнаруживать промежуточные продукты реакции, происходящей на диске.

Метод RRDE является классическим подходом для изучения ORR.

CS2350M может быть подключён к любому оборудованию RRDE.

Тест на диффузию водорода (HDT)

Бипотенциостат CS2350M может использоваться совместно с H-ячейками.
Путём измерения тока:

• катодного насыщения водородом

• и анодного окисления атомов водорода

возможно последующее вычисление коэффициента диффузии атомов водорода в металле, а также потока водорода.

Технические преимущества

Потенциостаты Corrtest используют алгоритм корреляционного интегрирования и двухканальную технологию передискретизации, что обеспечивает высокую помехоустойчивость.

Прибор особенно подходит для ЭИС-измерений в высокоомных системах (более 10⁹ Ом), таких как:

• защитные покрытия

• бетон и другие диэлектрические материалы

ЭИС сплава AA6063 на основе алюминия в растворе 3% NaCl с добавлением ионов Ce³⁺

2. Поляризационные кривые

Прибор позволяет получать графики Тафеля. Пользователь может задать обратный анодный ток (ток пробоя пассивационной плёнки) при построении циклической поляризационной кривой, чтобы определить:

• Потенциал питтинга,

• Потенциал защиты,

• а также оценить склонность материала к межкристаллитной коррозии.

Программное обеспечение использует нелинейную аппроксимацию для анализа поляризационных кривых и обеспечивает быструю оценку коррозионной стойкости материала и эффективности ингибиторов.

Поляризационные кривые аморфного сплава на основе титана и нержавеющей стали в растворе 3% NaCl

3. Вольтамперометрия

Прибор поддерживает следующие методы:

• Линейная сканирующая вольтамперометрия (LSV)

• Циклическая вольтамперометрия (CV)

• Лестничная вольтамперометрия (SCV)

• Квадратично-волновая вольтамперометрия (SWV)

• Дифференциально-импульсная вольтамперометрия (DPV)

• Обычная импульсная вольтамперометрия (NPV)

• Переменнотоковая вольтамперометрия (ACV)

• Методы электрохимического снятия (Stripping Voltammetry)

Программное обеспечение включает функции расчёта площади пика, тока в пике, а также анализа калибровочной (стандартной) кривой.

Линейная сканирующая вольтамперограмма (LSV) мезопористого углеродного материала в 0,1 М KOH

Циклическая вольтамперограмма (CV) суперконденсатора на основе полипиррола (PPy) в 0,5 моль/л H₂SO₄

4. Электрохимический шум

Прибор оснащён повторителем с высоким входным сопротивлением и амперметром с нулевым сопротивлением, что позволяет регистрировать естественные флуктуации потенциала и тока в коррозионных системах.

Метод применяется для изучения:

• Питтинговой коррозии,

• Гальванической коррозии,

• Щелевой коррозии,

• Коррозионного растрескивания под напряжением и др.

На основе расчёта сопротивления шуму и питтингового индекса метод позволяет проводить мониторинг локализованной коррозии.

5. Полностью изолированные измерения

Полностью изолированный режим (Full-floating mode) может применяться для:

• Электрохимических измерений в автоклаве,

• Онлайн-мониторинга коррозии металлических конструкций, находящихся под землёй (например, арматура в бетоне и т.д.).

6. Набор для разработки программного обеспечения (SDK)

Мы предоставляем функции API и примеры кода, что позволяет пользователям:

• Выполнять вторичную разработку,

• Создавать пользовательские методы измерений.
  В том числе предоставляется файл библиотеки .dll.

Функции программного обеспечения

Программное обеспечение CS Studio включает:

• Многофункциональные инструменты для сглаживания, дифференцирования и интегрирования данных,

• Возможность расчёта высоты пика, площади пика, потенциала пика по кривым CV,

• Функцию выбора и отображения конкретного цикла (или нескольких) при анализе,

• Возможность экспорта данных или векторной графики выбранного цикла / циклов.

График Тафеля и скорость коррозии

Программное обеспечение CS Studio поддерживает мощную нелинейную аппроксимацию на основе уравнения Батлера–Фольмера для анализа поляризационных кривых.

Оно позволяет рассчитывать следующие параметры:

• Наклон Тафеля,

• Плотность тока коррозии,

• Предельный ток,

• Сопротивление поляризации,

• Скорость коррозии.

Также программное обеспечение может выполнять расчёт:

• Плотности спектра мощности,

• Сопротивления шуму,

• Спектрального сопротивления шуму — на основе данных электрохимического шума.

Испытания и анализ аккумуляторов

Программное обеспечение поддерживает оценку следующих параметров:

• Эффективность заряда и разряда,

• Ёмкость,

• Удельная ёмкость,

• Энергия заряда и разряда.

Анализ ЭИС:

• Диаграмма Боде

• Диаграмма Найквиста

• Диаграмма Мотта–Шоттки

Во время анализа данных ЭИС в программном обеспечении доступна встроенная функция аппроксимации, позволяющая построить пользовательскую эквивалентную электрическую схему.

Сохранение данных в реальном времени

Данные автоматически сохраняются даже при внезапном отключении питания, что обеспечивает надёжность и защиту результатов измерений.

Комбинированное тестирование

Функция комбинированного теста способствует автоматизации экспериментов и экономии времени. Пользователь может:

• Выбрать несколько методов измерения,

• Задать время ожидания, время начала и число циклов,

• Запустить серию экспериментов, не находясь в лаборатории.

Это особенно удобно при необходимости проведения множества последовательных испытаний, позволяя максимально эффективно использовать рабочее время.

Файлы данных можно открыть в текстовом формате (.txt) с помощью Блокнота.
Также данные можно открывать и обрабатывать в программе Origin.

Технические характеристики

Электрохимическая импедансная спектроскопия (EIS)

Методы / Техники в каждом канале — CS2350M

• Потенциал открытой цепи (OCP)

• Потенциостатический режим (кривая I–T)

• Гальваностатический режим

• Потенциодинамический метод (график Тафеля)

• Гальванодинамический метод (DGP)

• Пошаговые функции сканирования (SSF)

• Многопотенциальные ступени

• Многоступенчатый ток

• Потенциальная лестница (VSTEP)

• Гальваническая лестница (ISTEP)

• Хронопотенциометрия (CP)

• Хроноамперометрия (CA)

• Хронокоулометрия (CC)

• Линейная сканирующая вольтамперометрия (LSV)

• Циклическая вольтамперометрия (CV)

• Лестничная вольтамперометрия (SCV)

• Квадратично-волновая вольтамперометрия (SWV)

• Дифференциально-импульсная вольтамперометрия (DPV)

• Обычная импульсная вольтамперометрия (NPV) #

• Дифференциальная обычная импульсная вольтамперометрия (DNPV)

• Переменнотоковая вольтамперометрия (ACV)

• Вольтамперометрия второго гармоника переменного тока (SHACV)

• Вольтамперометрия с преобразованием Фурье (FTACV)

• Дифференциальная импульсная амперометрия (DPA)

• Двойная дифференциальная импульсная амперометрия (DDPA)

• Тройная импульсная амперометрия (TPA)

• Интегральное импульсное амперометрическое обнаружение (IPAD)

• Потенциостатическое снятие

• Линейное снятие

• Лестничное снятие

• Квадратично-волновое снятие

• Дифференциально-импульсное снятие (DPV Stripping)

• Обычное импульсное снятие (NPV Stripping)

• Дифференциальное обычное импульсное снятие (DNPV Stripping)

• ЭИС в зависимости от частоты (IMP)

• Гальваностатическая ЭИС

• ЭИС в зависимости от потенциала (IMPE, диаграмма Мотта–Шоттки)

• ЭИС во времени (IMPT)

• Гальваностатическая ЭИС во времени

• Циклическая поляризационная кривая (CPP)

• Линейная поляризационная кривая (LPR)

• Электрохимическая потенциокинетическая реактивация (EPR)

• Электрохимический шум (EN)

• Амперметр с нулевым сопротивлением (ZRA)

• Заряд и разряд аккумулятора

• Гальваностатический заряд и разряд (GCD)

• Потенциостатический заряд и разряд

• Потенциостатическая прерывистая титрация

• Гальваностатическая прерывистая титрация

• Регистратор данных (Data Logger)

• Электрохимическое осаждение / растворение

• Массовый электролиз с кулонометрией (BE)

• Измерение сопротивления раствора (Rs)

Примечание: Методы, отмеченные символом #, имеют соответствующие методы электрохимического снятия (stripping).
