Усилитель тока ±20A/40A/100A

Одноканальные потенциостаты (CS350M, CS310M, CS300M и др.) при самостоятельном использовании обеспечивают максимальный выходной сигнал ±2А / 10В.

Для увеличения тока до ±20A, ±40A или ±100A к одноканальному, двухканальному или многоканальному потенциостату можно подключить соответствующий усилитель тока CS2020B / CS2040B / CS2100B.

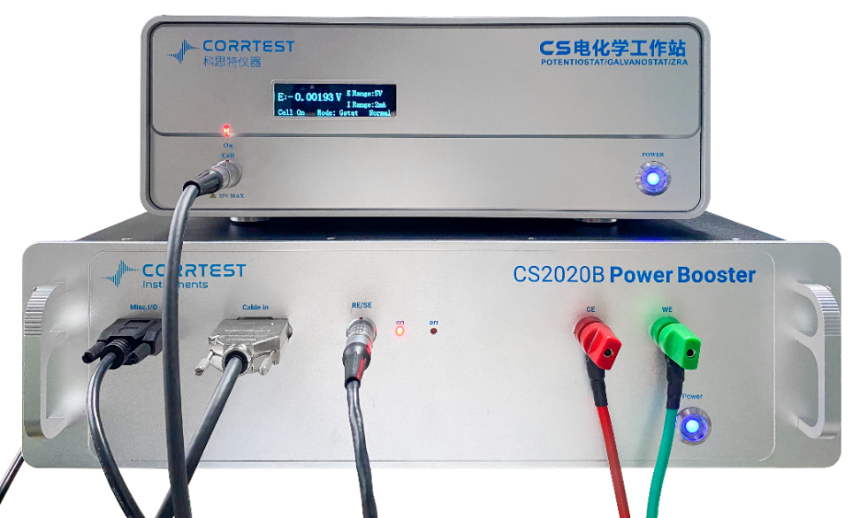

Усилители тока ±20A / ±40A / ±100A (CS2020B / CS2040B / CS2100B)

Одноканальные потенциостаты (CS350M, CS310M, CS300M и др.) при самостоятельной работе обеспечивают выходной сигнал до ±2А / ±10В.

Для каждого канала двухканальных (CS2350M, CS2150M) и многоканальных (CS310X) потенциостатов это значение составляет ±1А / ±10В.

Чтобы увеличить выходной ток до ±20А, ±40А или ±100А, можно подключить усилитель тока CS2020B / CS2040B / CS2100B к одноканальному, двухканальному или многоканальному потенциостату.

⚠️ Обратите внимание: один усилитель может обслуживать только один канал двух- или многоканального потенциостата.

Потенциостат также может использоваться автономно, без подключения усилителя.

Будьте осторожны при работе с оборудованием, чтобы избежать поражения электрическим током.

Примеры подключения

• CS2020B / CS2040B / CS2100B + одноканальный потенциостат (например, CS350M)

• CS2020B + многоканальный потенциостат (один из каналов усилен)

• Гальваностатическая кривая: постоянный ток до 20А (пример для CS2020B)

• Схема подключения усилителя к аноду и катоду батарейного элемента

• Пример: результаты ЭИС для ячейки CATL-LAE895

Примеры экспериментов с потенциостатом и усилителем на 40А:

1. ЭИС тесты батарей большой ёмкости

(включая графики, Nyquist и Bode диаграммы)

2. Электролиз воды с использованием PEM-мембраны

(включая данные напряжения и тока во времени)

Стандартная комплектация (CS2020B / CS2040B / CS2100B):

• Усилитель тока — 1 шт.

• Силовой кабель — 1 шт.

• Кабель подключения DB9 (2 шт., один запасной)

• Кабель подключения DB15 (2 шт., один запасной)

• Кабель отбора потенциала (2 шт., один запасной)

• Специализированные электродные кабели:

  • с зажимами «крокодил» — 2 шт.

  • с медными наконечниками — 2 шт.

    (по 1 шт. каждого типа в запас)

• Мощная имитационная нагрузка (Dummy Cell) — 1 шт.

Технические характеристики

(в комбинации CS2020B + потенциостат)

• Диапазон напряжения:

  ±10В (CS2020B) / ±5В (CS2040B / CS2100B)

• Диапазон тока:

  ±20A (CS2020B) / ±40A (CS2040B) / ±100A (CS2100B)

  (фиксированный диапазон)

• Компенсационное напряжение:

  ±13В (максимум ±10В при токе 20А)

• Частотный диапазон ЭИС:

  до 50 кГц

• Связь:

  RS485

Поддерживаемые методы

(в комбинации CS2020B + CS350M)

1.

Стабильная поляризация

• OCP (потенциал в открытом контуре)

• Потенциостатический (I–T кривая)

• Гальваностатический

• Потенциодинамический (кривая Тафеля)

• Гальванодинамический (DGP)

2.

Переходные процессы

• Множественные ступени потенциала

• Множественные ступени тока

• Потенциал ступенчато (VSTEP)

• Ток ступенчато (ISTEP)

3.

Хроно методы

• Хронопотенциометрия (CP)

• Хроноамперометрия (CA)

• Хроно-коулометрия (CC)

4.

Вольтамперометрия

• Линейное сканирование (LSV)

• Циклическая вольтамперометрия (CV)

5.

Электрохимическая импедансная спектроскопия (EIS)

• ЭИС по частоте (IMP)

• Гальваностатическая ЭИС

• ЭИС по потенциалу (IMPE), включая Мотта-Шоттки

• ЭИС по времени (IMPT)

• Гальваностатическая ЭИС по времени

6.

Тестирование аккумуляторов

• Заряд/разряд аккумулятора

• Гальваностатический заряд/разряд (GCD)

• Потенциостатический заряд/разряд (PCD)

• Потенциостатическая прерывистая титрация (PITT)

• Гальваностатическая прерывистая титрация (GITT)

7.

Коррозионные методы

• Циклическая поляризация (CPP)

• Линейная поляризация (LPR)

• Электрохимическая реактивация (EPR)

• Электрохимический шум (EN)

• Амперметр нулевого сопротивления (ZRA)
